Bài viết này sẽ giúp Quý Khách có thể thiết lập 1 kênh VPN giữa thiết bị DrayTek và VPC trong Cloud Gen 4 một cách nhanh chóng và đơn giản nhất.

Chuẩn bị #

• Quý Khách cần sử dụng dịch vụ Cloud Gen 4 của vHost để có thể cấu hình VPC. Quý Khách có thể tham khảo các gói dịch vụ ở đây.
• Quý Khách sẽ cần thông tin IP Public của thiết bị DrayTek và IP Gateway trên VPC, Pre ShareKey và giao thức mã hóa giữa 2 bên.
• Địa chỉ mạng nội bộ ở 2 chi nhánh phải khác lớp mạng nhau. Ví dụ ở phía DrayTek sẽ dùng range 192.168.1.0/24, và ở phía VPC sẽ đặt là 192.168.10.0/24

Mô hình kết nối #

Bước cấu hình #

Quý Khách có thể cấu hình VPN trước ở DrayTek hoặc VPC. Theo bài viết này, vHost đã cấu hình VPC trong Cloud Gen 4 trước đó. Quý Khách có thể tham khảo tại đây. Do đó bài viết nay cấu hình ở DrayTek trước.

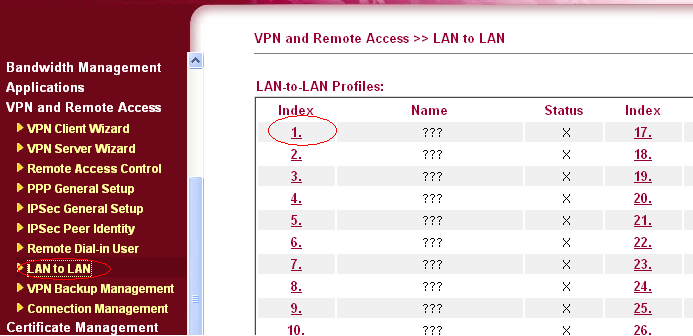

Quý Khách đăng nhập vào giao diện quản lý trên thiết bị DrayTek và chọn vào mục VPN and Remote Access > LAN to LAN và chọn Index 1.

Quý Khách đặt tên cho Profile và click vào ô Enable this profile để kích hoạt.

Ở phần Call Direction, Quý Khách chọn Dial-Out.

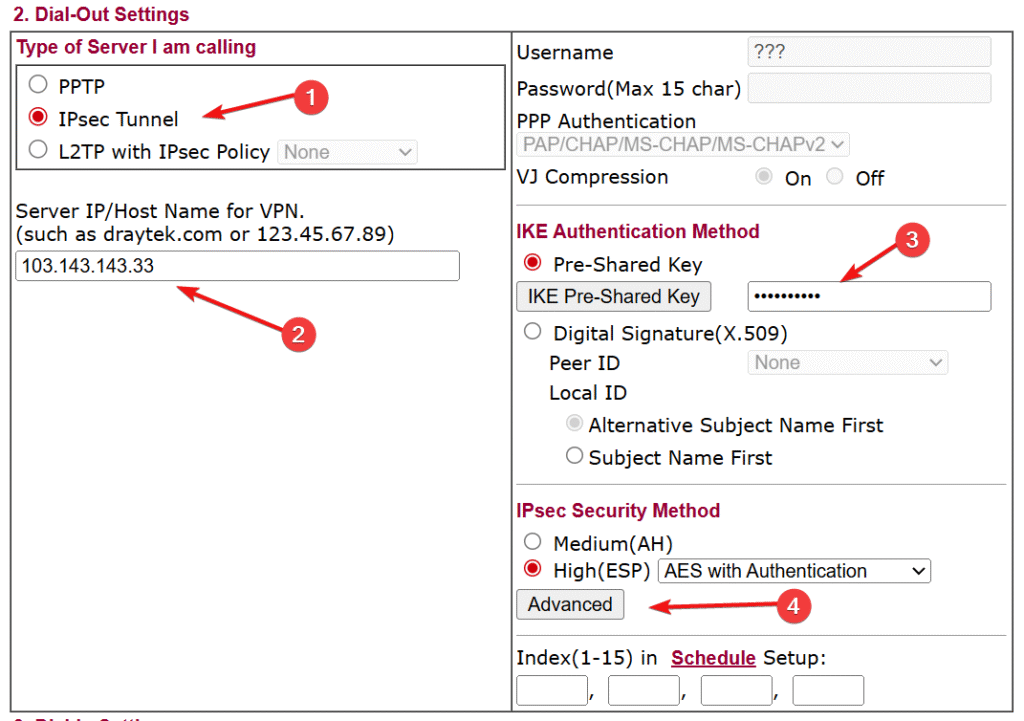

Chuyển xuống mục Dial-out setting:

• Ở mục Type of Server I am calling: chọn IPsec Tunel.
• Ở mục Server IP, nhập IP Public Gateway trên VPC.
• Sau đó, Quý Khách nhập Pre Shared Key sẽ được sử dụng giữa 2 bên.

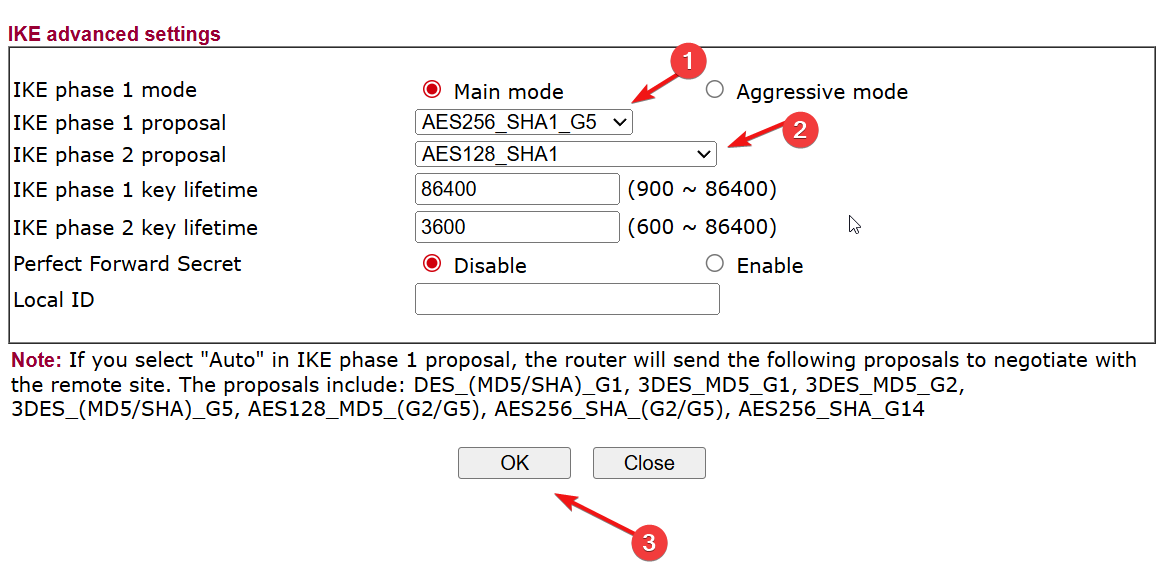

• Ở mục IPsec Security Method, chọn High(ESP) > Advanced để cấu hình chi tiết phương thức mã hóa giữa 2 bên.

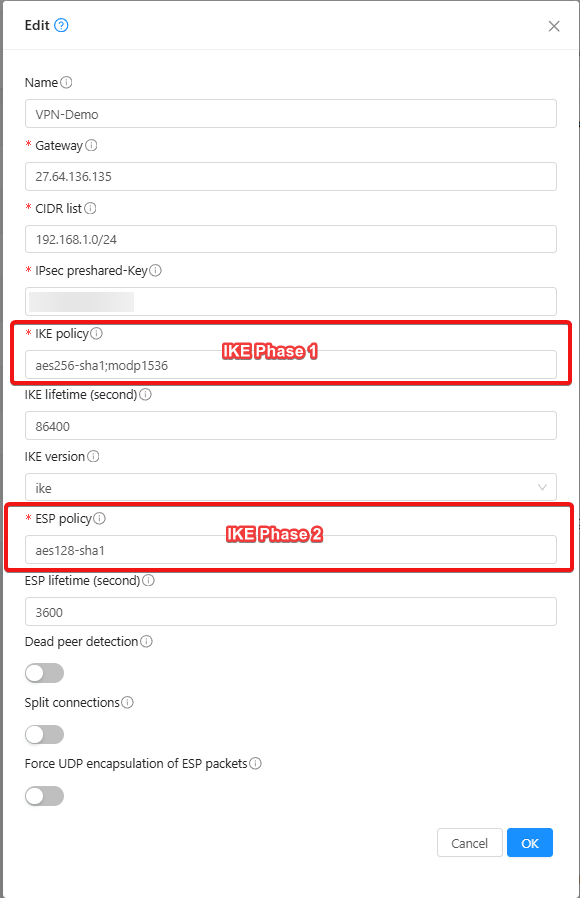

Quý Khách cần đảm bảo thuật toán IKE phase 1 và phase 2 đồng bộ giữa 2 bên. Sau khi cấu hình xong chọn OK

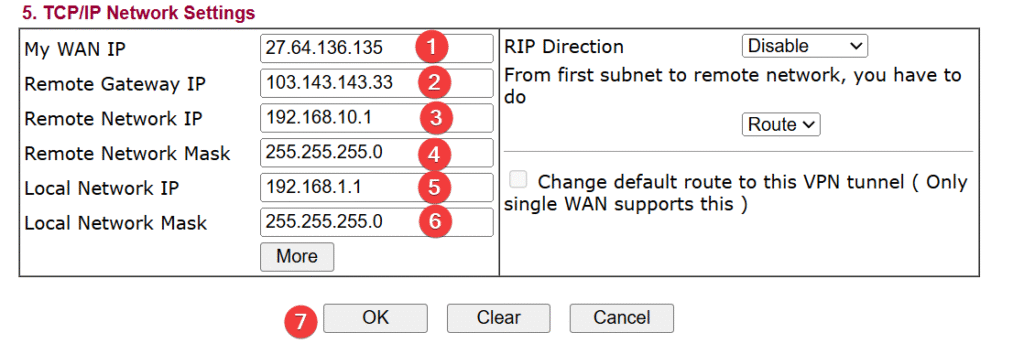

Chuyển xuống mục TCP/IP settings, Quý Khách cần cấu hình các thông tin theo thứ tự như sau:

• IP WAN của DrayTek
• IP WAN Gateway của VPC
• IP LAN của Gateway VPC
• Range IP LAN bên VPC
• IP LAN của thiết bị DrayTek
• Range IP LAN bên DrayTek

Sau đó chọn OK để lưu cấu hình

Để kiểm tra kết nối, chọn VPN and Remote Access > Connection Management, nếu xuất hiện thông tin tương tự như hình bên dưới có nghĩa kết nối thành công. Quý Khách đã có thể ping giữa 2 phía.

Ping từ IP LAN DrayTek đến VPC.

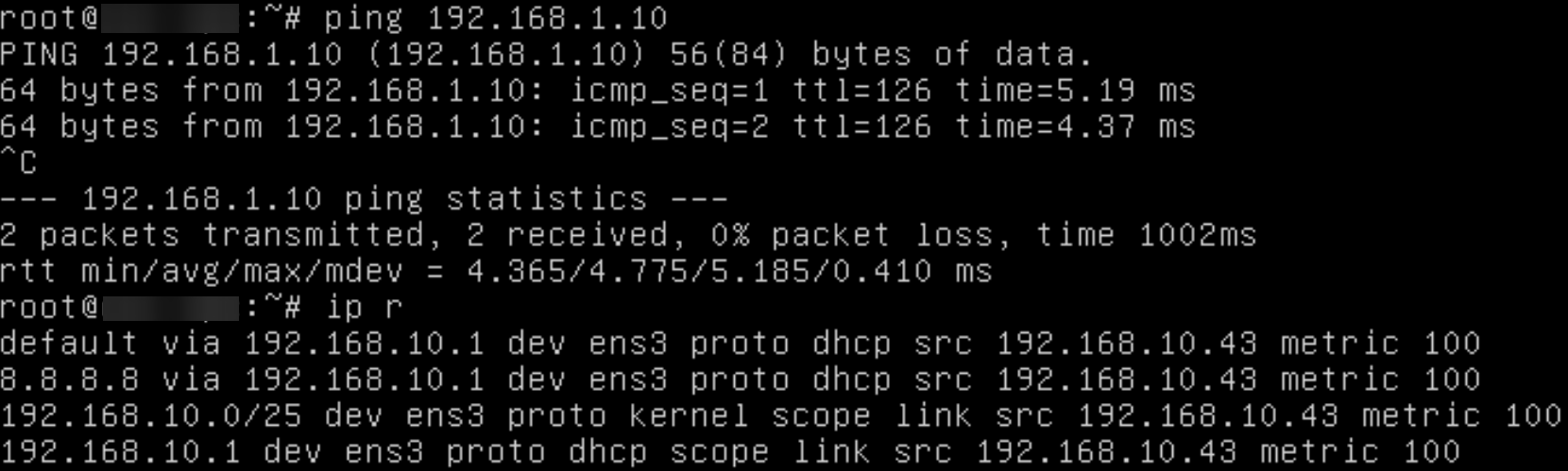

Ping từ VPC đến IP LAN Draytek.

Tổng kết #

Như vậy là vHost đã hướng dẫn Quý Khách cấu hình VPN Site-to-Site từ thiết bị DrayTek đến VPC trong Cloud Gen 4 của vHost. Hy vọng hướng dẫn này sẽ giúp Quý Khách có thể sử dụng dịch vụ với trải nghiệm tốt hơn.
